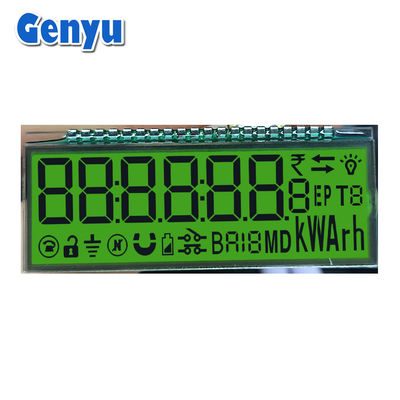

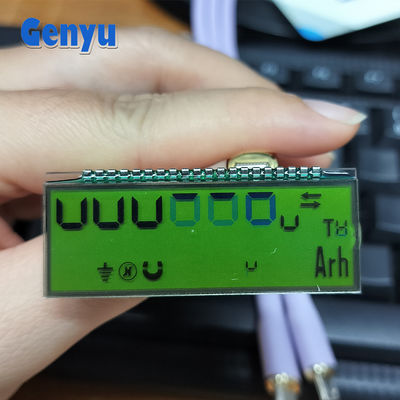

Kompaktowy wyświetlacz LCD STN bez podświetlenia 20PIN 7 segment ekran dla metrów

Segment LCD (Alfanumeryczny Wyświetlacz)

ALCD segmentujest zazwyczaj używany do wyświetlania prostych danych numerycznych lub alfanumerycznych. Składa się z zestawu poszczególnych segmentów, które można włączyć lub wyłączyć w celu utworzenia znaków.Segmenty te układają się w siatkę w postaci liczb lub liter.

Kluczowe cechy:

• StrukturaNa przykład wyświetlacz o 7 segmentach może reprezentować cyfry od 0 do 9.
• Wyświetlacz: Głównie dla liczb i ograniczonych znaków (np. prostych znaków alfanumerycznych, takich jak "A", "B", "C").
• Rozstrzygnięcie: Ograniczona rozdzielczość, ponieważ każdy znak jest tworzony przez połączenie segmentów.
• Zużycie energii: Ogólnie niższe w porównaniu z graficznymi LCD, ponieważ wyświetlacz jest mniej złożony.
• Wnioski: Używane w urządzeniach takich jak zegary cyfrowe, kalkulatory, kuchenki mikrofalowe i podstawowe mierniki elektroniczne.

Szczegółowe parametry:

Ogłoszenia: The różnice między TN, HTN,STN, FSTN i VA LCDrodzaje?

TN (Twisted Nematic)Na ekranie LCD skręcona orientacja cząsteczek kryształów ciekłych jest odchylana o 90°. Zawartość wyświetlacza jest stosunkowo prosta, a głównymi cechami są stosunkowo czarne czcionki, wysoki kontrast,niskie zużycie energii, i napięcia napędowego, ale ma mały kąt widzenia.

HTN (High Twisted Nematic)Ekran LCD, cząsteczki płynnych kryształów są umieszczone pomiędzy dwoma przezroczystymi szkłami,i orientacja cząsteczek ciekłych kryształów jest odchylana o 100 ~ 140 stopni między dwiema warstwami szkłaGłówne cechy są podobne do TN, ale kąt widzenia jest szerszy niż TN. Powszechne zastosowania to meble wewnętrzne, sprzęt medyczny itp.

STN (Super Twisted Nematic)Ekran LCD, kryształ ciekły obraca się o 180~270 stopni na ekranie LCD, kąt widzenia jest lepszy, a na ogół występują filmy szare, żółto-zielone i niebieskie.Szeroko stosowane w dużych kanałach COB/COG, takich jak sprzęt komunikacyjny itp.

FSTN (Film+STN)Ekran LCD, aby poprawić problem kolorów tła zwykłego STN, do polaryzatora dodaje się film kompensacyjny, aby wyeliminować dyspersję i uzyskać czarno-biały wyświetlacz.Wspólne zastosowania to instrumenty przemysłowe, itp.
