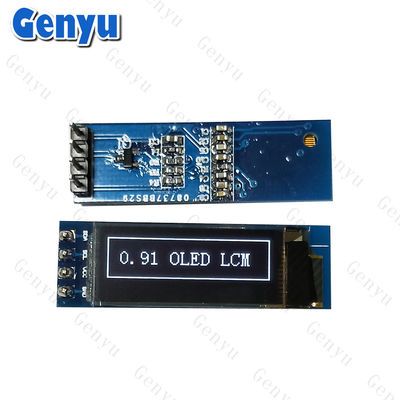

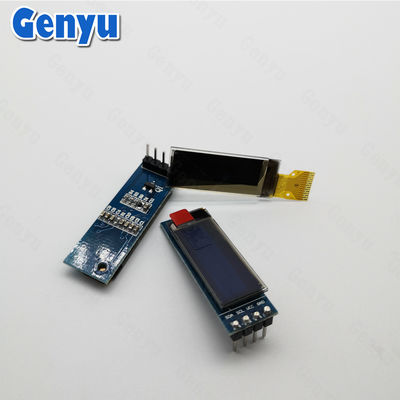

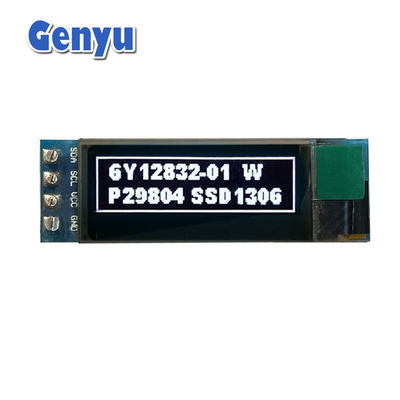

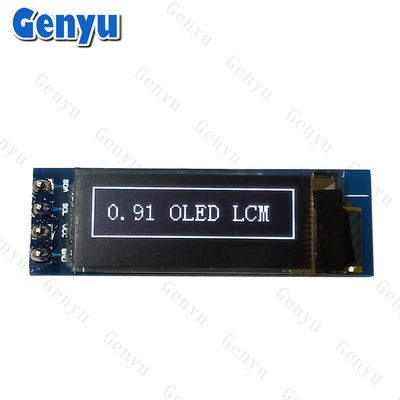

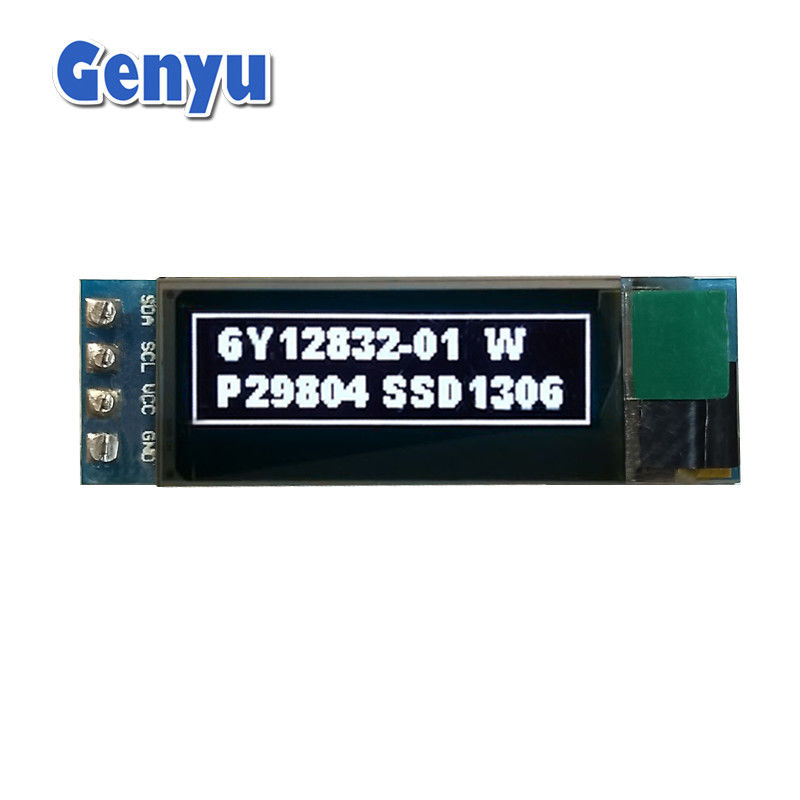

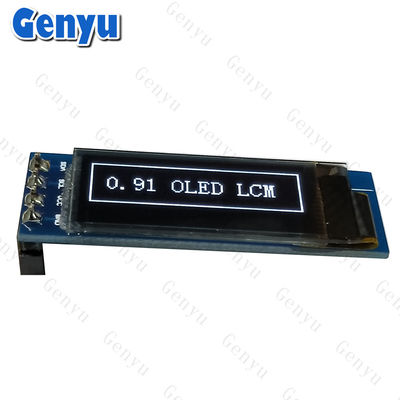

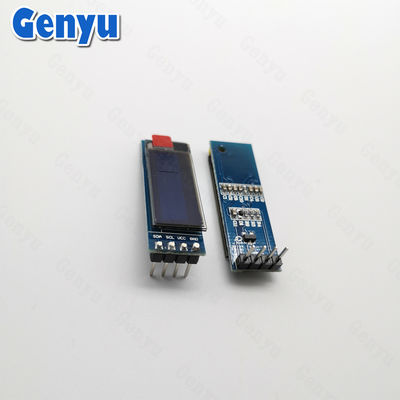

Biały 0,91 cali OLED Display Module 128x32 Dots SSD1306 4PIN Interfejs I2C

0Moduł wyświetlacza OLED o średnicy 91 cali Biały 128x32 kropki SSD1306 4PIN Interfejs I2C

Wspólne cechy:

1. Wielkość wyświetlacza:

   • Rozmiar przekątny0,91 cala.

   • Rozstrzygnięcie:128x32Piksel, jest najczęściej stosowany w przypadku mniejszych wyświetlaczy.

2. Typ OLED:Wyroby z włókienWiększość ekranów OLED o pojemności 0,91 calamonochromatyczne(zwykle białe, niebieskie lub żółte), co oznacza, że wyświetlają jeden kolor na czarnym tle

3. Interfejs:

   • I2C: Większość modułów OLED o pojemności 0,91 cala wykorzystujeI2CInterfejs komunikacji, który wymaga tylko dwóch linii danych (SDAdla danych iSCLI2C jest wygodny dla prostszych okablowań i wolniejszych prędkości komunikacji.

   • SPI: Niektóre moduły OLED o średnicy 0,91 cala mogą również obsługiwaćSPI(Serial Peripheral Interface), który umożliwia szybsze przesyłanie danych, ale wymaga dodatkowego okablowania.

4. System sterowania:SSD1306: Jest to jeden z najpopularniejszych sterowników OLED, szeroko stosowany w modułach 0,91 cala

5. Zasilanie:Wyświetlacze OLED są stosunkowoniskiej mocyw porównaniu z tradycyjnymi ekranami LCD, ponieważ nie wymagają podświetlenia, każdy piksel emituje swoje światło.3.3Vlub5V(w zależności od modelu) do pracy.

6. Montowanie PCB:PCB sztywneInne są wyposażone w sztywne PCB, które są bardziej powszechne wwbudowanelubstacjonarnyAplikacje takie jak urządzenia przenośne, czujniki i gadżety.

Szczegółowe specyfikacje:

Ekrany OLED (0,42 cala ~ 3,12 cala ):

Głównie opracowujemy ekrany OLED małych i średnich rozmiarów, w tym 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" i 3,12" itp.

Jak używać 0,91-calowego płytki OLED z Arduino:

Aby podłączyć i użyć 0, 91-calowego wyświetlacza OLED zArduino(lub innego mikrokontrolera), należy wykonać następujące podstawowe kroki:

1.Podłączenie wyświetlacza:

• Interfejs I2C (najczęściej stosowany):

  • Wpływdo 3,3 V lub 5 V szpilki na Arduino (w zależności od specyfikacji wyświetlacza).

  • GNDdo przycisku ziemi (GND) na Arduino.

  • SCLdo szpilki SCL na Arduino.

  • SDAdo szpilki SDA na Arduino.

• Interfejs SPI(jeżeli dotyczy):

  • Wpływdo 3,3V lub 5V szpilki na Arduino.

  • GNDdo pin GND.

  • SCK(Serial Clock) do szpilki SCK na Arduino.

  • MOSI(Master Out Slave In) do MOSI pin na Arduino.

  • CS(Chip Select) do dowolnego cyfrowego szczypu na Arduino (np. szczyp 10).
