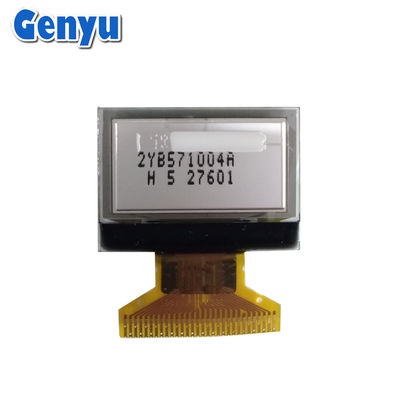

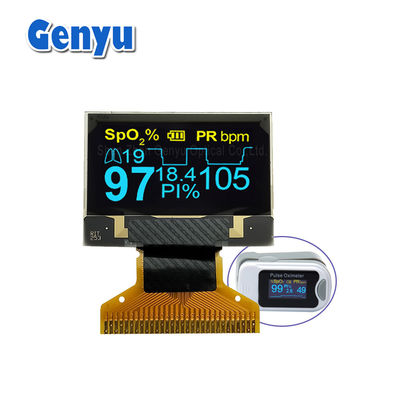

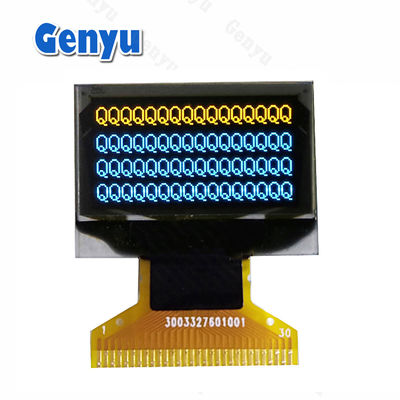

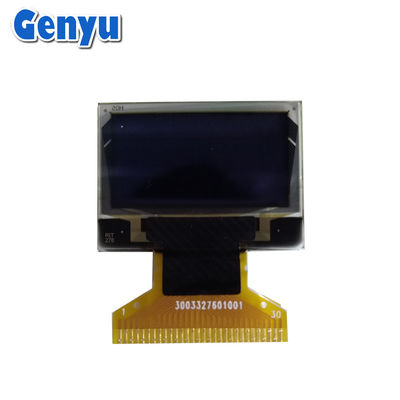

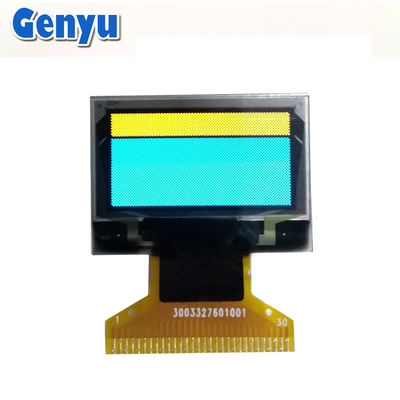

Wyświetlacz OLED o rozmiarach 128x64 0,96 cali Dwukolorowy SSD1306 30PIN Interfejs seryjny

0.96 cali OLED Wyświetlacz dwukolorowy 128x64 rozdzielczość SSD1306 30PIN Interfejs seryjny

Specyfikacje elektryczne:

• Interfejs:

  • I2C (2-przewodowe) lub SPI (4-przewodowe) w zależności od modułu (kontroluj przed zakupem).

  • Interfejs I2C używa dwóch pinów (SCL i SDA) do komunikacji, podczas gdy SPI używa więcej (MOSI, MISO, SCK i CS).

• Zasilanie: 3,3 V do 5 V.

• Obecne zużycie:

  • Zwykle 20-30 mA przy pełnej jasności.

  • W przypadku niższej jasności lub czarnych ekranów zużycie energii jest znacząco zmniejszone (ponieważ OLED jest samodzielnie emitowane).

Charakterystyka wyświetlania:

• Wskaźnik kontrastuŚwietnie, z prawdziwą czarną, bo piksele OLED można całkowicie wyłączyć.

• Prędkość odświeżania: wystarczająco szybki dla płynnego tekstu i prostych grafiki (typowe są częstotliwości odświeżania ~ 60 Hz lub wyższe).

• Wyświetlanie czcionek: Doskonały do wyświetlania tekstu w małych rozmiarach i może obsługiwać podstawową grafikę pikseli.

• Czas reakcji: Szybki czas reakcji bez rozmycia ruchu.

Szczegółowe parametry:

Ekrany OLED (0,42 cala ~ 3,12 cala ):

Głównie opracowujemy ekrany OLED małych i średnich rozmiarów, w tym 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" i 3,12" itp.

Wymagania dotyczące:

Wspólny pinout dla00,96 cala SSD1306 OLED (I2C)wyświetlacz jest:

1. Wpływ: Zasilanie (3,3 V lub 5 V w zależności od systemu).

2. GNDZiemia.

3. SCL: Linia zegara seryjnego (dla komunikacji I2C).

4. SDA: Linia danych seryjnych (dla komunikacji I2C).

5. OZE: Zresetowanie (opcjonalne w zależności od modułu).

6. D.C.: Dane/ polecenie (używane do wskazania, czy przesyłane dane są danymi poleceń lub danych wyświetlania).

7. CS: Chip Select (używany do interfejsu SPI, nie potrzebny do I2C).

W przypadku SPI, potrzebujesz równieżMOSI,SCK, orazCS.
