Typ pionowy 0,96 cali Ekran OLED 128x64 kropki SH1107 13PIN Lutowanie FPC

Typ pionowy 0,96 cali Ekran OLED 128x64 kropki SH1107 13PIN Lutowanie FPC

Nazwa marki:	Genyu
Numer modelu:	GY64128-01
MOQ:	100 kawałków
Cena £:	Zbywalny
Warunki płatności:	T/T, Paypal, Western Union, MoneyGram, karta kredytowa
Zdolność do zaopatrzenia:	150 tys. szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

RoHS, ISO9001: 2015

Rozmiar panelu:

0,96 cala (przekątna)

Rozstrzygnięcie:

128*64 kropki

Kolor wyświetlacza:

Biały

Układ scalony sterownika:

SH1107

ZKP:

13pin, lutowanie

Szczegóły pakowania:

Płytki antyplastikowe i pudełka kartonowe

Możliwość Supply:

150 tys. szt./miesiąc

Podkreślić:

Pionowy 0

96 cali ekran OLED

Moduł wyświetlacza 0

Opis produktu

0.96 cali OLED Wyświetlacz Typ pionowy Biały 128x64 kropki SH1107 13PIN Lutowanie FPC

A0.96-calowy OLEDwyświetlacz zSH1107Kierowca jest kolejnym popularnym małym wyświetlaczem OLED, często stosowanym w projektach mikrokontrolerów.SSD1306, ale ma pewne różnice w zakresie komunikacji i obsługi wyświetlacza.

Główne cechy 0,96 cala OLED (SH1107):

System sterowania:SH1107jest sterownikiem napędzającym wyświetlacz.
RozstrzygnięcieTypowo:128x64 pikseli.
Typ wyświetlacza: Monochromatyczne (czarno-białe) OLED.
Wielkość0,96 cali w przekątnej.
Protokół komunikacjiTypowe zastosowania:I2ClubSPIdla komunikacji, chociaż I2C jest bardziej powszechne.
Interfejs: SH1107 jest kompatybilny z obuI2Ca takżeSPIInterfejsy, aleI2CInterfejs jest powszechniej stosowany w mniejszych projektach.

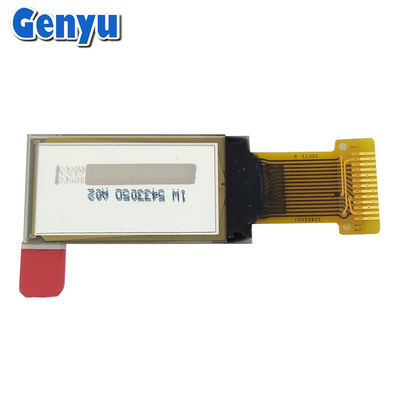

Typ pionowy 0,96 cali Ekran OLED 128x64 kropki SH1107 13PIN Lutowanie FPC 0

Szczegółowe parametry:

1	Nazwa marki	Genyu
2	Numer modelu	GY64128-01
3	Tryb wyświetlania	OLED ((Organic Light Emitting Diode)
4	Kolor	Biały
5	Wielkość	0.96 cali
6	Matryca kropek	64*128 pikseli
7	Wielkość modułu	14.0(W) x28.0(H) x1.227(D) mm
8	Obszar widzenia	110,86 (W) x 22,74 ((H) mm
9	Obszar aktywny	10.86 (W) x 21.74 ((H)mm
10	Wielkość kropki	0.15(W) *0.15(H) mm
11	Dot Pitch	0.17(W) *0.17(H) mm
12	IC napędu	SH1107
13	Interfejs	4-przewodowa seria, I2C
14	Złącze FPC	13PIN, lutowanie
15	napięcie	VDD=1,65~3,3V, Vin=8,5~9,5V
16	Kąt widzenia	160°

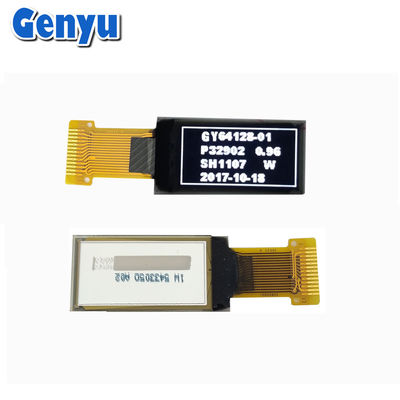

Typ pionowy 0,96 cali Ekran OLED 128x64 kropki SH1107 13PIN Lutowanie FPC 1

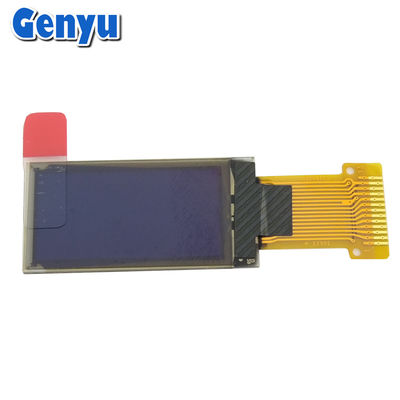

Typ pionowy 0,96 cali Ekran OLED 128x64 kropki SH1107 13PIN Lutowanie FPC 2

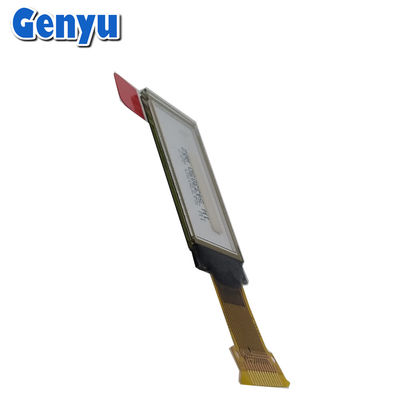

Typ pionowy 0,96 cali Ekran OLED 128x64 kropki SH1107 13PIN Lutowanie FPC 3

Ekrany OLED (0,42 cala ~ 3,12 cala ):

Głównie opracowujemy ekrany OLED małych i średnich rozmiarów, w tym 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" i 3,12" itp.

Możemy dostosować FPC, Interfejs, Panel dotykowy i płytę PCB w zależności od Twoich wymagań.

Zalety SH1107 w stosunku do innych sterowników:

Większa zgodność: Podczas gdy SSD1306 jest bardziej powszechny, SH1107 jest również dobrze obsługiwany i dobrze działa w małych urządzeniach, w których wymagane jest adresowanie pamięci lub specyficzne funkcje wyświetlania.
Bardziej zaawansowane funkcje: SH1107 może oferować lepsze możliwości graficzne i bardziej wydajne obsługiwanie złożonych wyświetlaczy ze względu na obsługę pamięci i możliwości sterowania.

Różnice między SH1107 a SSD1306:

Zwracanie się: SH1107 maróżne adresowanie pamięciSystem ten nie jest bezpośrednio kompatybilny z bibliotekami przeznaczonymi do SSD1306 (choć wiele bibliotek będzie działać z obydwoma).
Kontrola interfejsu: SH1107 manieco inna sekwencja inicjalizacjii poleceń sterowania niż SSD1306, więc potrzebne są specjalne biblioteki lub konfiguracje.

Wyjście dla SH1107 OLED (wersja I2C):

Jeśli używasz0.96-calowy SH1107 OLEDwyświetlacz z komunikacją I2C, wspólnymi pinami są:

Wpływ: Zasilanie (zwykle 3,3 V lub 5 V).
GNDZiemia.
SCL: Linię zegara seryjnego (I2C).
SDA: Linia danych seryjnych (I2C).
RES (przesunięcie): Pin resetowy (nieobowiązkowy w przypadku I2C, zazwyczaj przywiązany do I2C).
DC (dane/powiadanie): Pin danych/powiadania (używany do SPI, zazwyczaj związany nisko dla I2C).

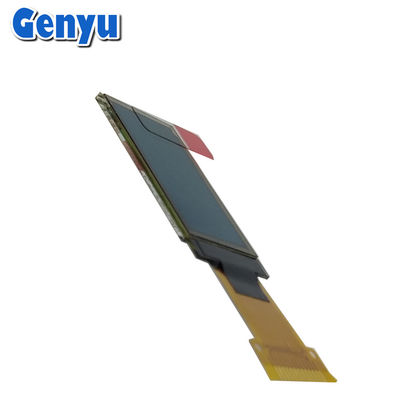

Typ pionowy 0,96 cali Ekran OLED 128x64 kropki SH1107 13PIN Lutowanie FPC 5

Częste pytania

1P: Jakie produkty możesz dostarczyć?

A. 1) Specjalny wyświetlacz segmentu LCD;

2) Monochromatyczne moduły wyświetlaczy LCD z grafiką/matrycą kropkową;

3)Moduły wyświetlacze mikro OLED;

4) Kolorowe płyty wyświetlacze TFT LCD;

5) Światła LED.

2P: Gdzie jest twoja fabryka?

- A.Nasze biuro znajduje się w Shenzhen, Guangdong i nasza fabryka jest w prowincji Jiangxi.

3P: Czy oferujecie darmową próbkę?

Odp.: W przypadku pierwszej współpracy pobierane zostaną próbki, a kwota zostanie zwrócona na etapie masowego zamówienia.

4P: Jaki jest czas dostawy?

Odp.: Dla małych zamówień: 7-15 dni. Dla masowej produkcji: 25-30 dni.

5P: Czy mogę uzyskać niższą cenę za wyświetlacze OLED?

O: Tak, tańsza cena przy zamówieniu większych/większych ilości.

6P: Jak kontrolujecie jakość produktów?

A: Wszystkie produkty są w 100% sprawdzane przed wysyłką.
