szczegółowe informacje o produktach

Created with Pixso. Do domu Created with Pixso. produkty Created with Pixso.
Wyświetlacz OLED
Created with Pixso.

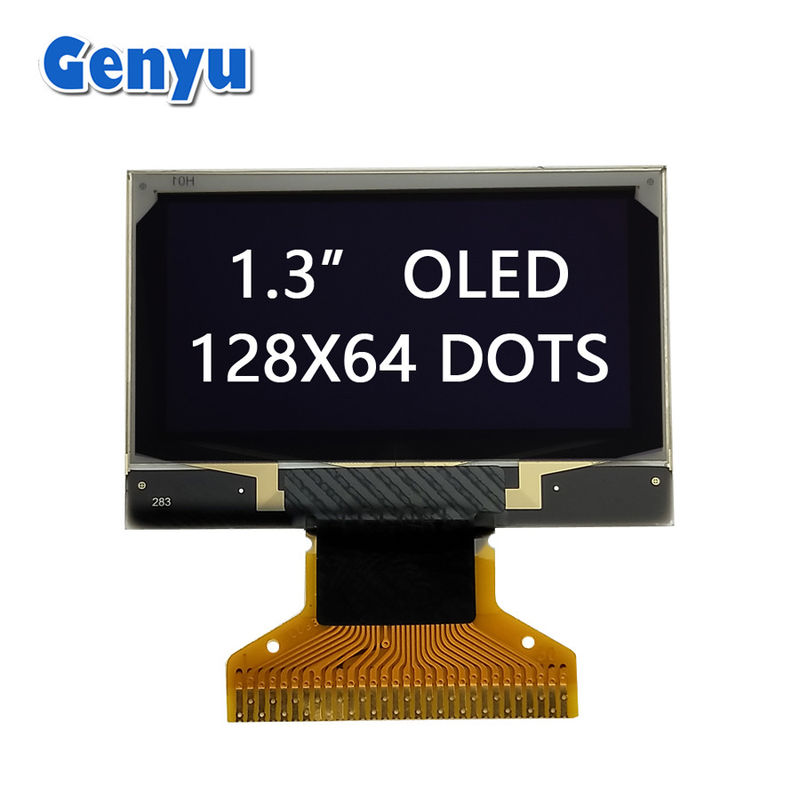

Wysoki kontrast 1,3 cala OLED Display 128x64 kropki SH1106 30PIN Lutowanie FPC

Nazwa

Wysoki kontrast 1,3 cala OLED Display 128x64 kropki SH1106 30PIN Lutowanie FPC

Nazwa marki: Genyu
Numer modelu: GY12864-18
MOQ: 100 kawałków
Cena £: Zbywalny
Warunki płatności: T/T, Paypal, Western Union, MoneyGram, karta kredytowa
Zdolność do zaopatrzenia: 150 tys. szt./miesiąc
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
RoHS, ISO9001: 2015
Rozmiar panelu:
1,3 cala (przekątna)
Rozstrzygnięcie:
128*64 kropki
Kolor wyświetlacza:
Biały
Układ scalony sterownika:
SH1106
ZKP:
30pin, lutowanie
Szczegóły pakowania:
Płytki antyplastikowe i pudełka kartonowe
Możliwość Supply:
150 tys. szt./miesiąc
Podkreślić:

Wysoki kontrast 1

,

3 cali OLED

,

Wysokokontrastowy wyświetlacz OLED 128x64

Opis produktu

1.3 cali OLED Display Biały kolor 128x64 kropki SH1106 30PIN Lutowanie FPC



Kluczowe cechy:



  • Wielkość wyświetlacza/1,3 cala w przekątnej.

  • RozstrzygnięcieTypowo:128x64 pikseli(monochromatyczne), ale możliwe są wyższe rozdzielczości (np. 128x128 lub 256x128), zwłaszcza dla wersji kolorowych.

  • Kolor: Najczęściej występuje monochromatyczny kolor (czarno-biały), ale istnieją również warianty kolorystyczne (zwykle RGB, czasami z wyższą rozdzielczością).

  • Technologia: OLED (Organic Light Emitting Diode), który zapewnia wysoki kontrast, niskie zużycie energii i szerokie kąty widzenia.

  • Jasność: OLED zazwyczaj mają wyższą jasność i kontrast w porównaniu z LCD, a poziomy czarności sąprawdziwy czarnyponieważ poszczególne piksele emitują światło bezpośrednio.

  • Interfejsy: Zazwyczaj dostępne wI2Ca takżeSPIo pojemności nieprzekraczającej 10 WI2Cjest bardziej powszechne w przypadku łatwego okablowania.







Szczegółowe parametry:



1 Nazwa marki Genyu
2 Numer modelu GY12864-18
3 Tryb wyświetlania OLED ((Organic Light Emitting Diode)
4 Kolor Biały
5 Wielkość 1.3 cali
6 Matryca kropek 128*64 pikseli
7 Wielkość modułu
34.5 ((W) x23.0 ((H) x1.427 ((D) mm
8 Obszar widzenia
31.42 (W) x 16.7 ((H)mm
9 Obszar aktywny
29.42 ((W) x14.7 ((H)mm
10 Wielkość kropki 0.21(W) *0.21(H) mm
11 Dot Pitch 0.23(W) *0.23(H) mm
12 IC napędu SH1106G
13 Interfejs
Interfejs 6800/8080, 4-przewodowy interfejs seryjny, I2C
14 Złącze FPC 30PIN, lutowanie
15 napięcie VDD=1,65~3,3V, Vin=3,5~4,2V
16 Kąt widzenia 160°



Wysoki kontrast 1,3 cala OLED Display 128x64 kropki SH1106 30PIN Lutowanie FPC 0







Ekrany OLED (0,42 cala ~ 3,12 cala ):



Głównie opracowujemy ekrany OLED małych i średnich rozmiarów, w tym 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" i 3,12" itp.

Możemy dostosować FPC, Interfejs, Panel dotykowy i płytę PCB w zależności od Twoich wymagań.


Uważania w zakresie mocy:
  • Większość 1,3-calowych ekranów OLED może działać3.3Vlub5VJednakże, jeśli używasz mikrokontrolera jakESP32, należy zapewnić zasilanie ekranu OLED napięciem odpowiadającym jego wymaganiom (3,3 V dla niektórych ekranów).

Wysoki kontrast 1,3 cala OLED Display 128x64 kropki SH1106 30PIN Lutowanie FPC 1




Powszechne układy sterowania OLED dla wyświetlaczy 1,3 cala:



  • SSD1306: Jeden z najczęściej stosowanych kontrolerów w 1,3 calach wyświetlaczach OLED o rozdzielczości 128x64.

  • SSD1327: Inny popularny kontroler stosowany w podobnych wyświetlaczach, zwłaszcza dla OLED o wyższej rozdzielczości lub kolorowych.

  • SH1106/SH1107: Znajduje się w niektórych wyświetlaczach o tym samym lub podobnym współczynniku kształtu i rozdzielczości.



Wyjście na ekran OLED o szerokości 1,3 cala (wersja I2C):



Jeśli używasz wersji I2C10,3-calowy wyświetlacz OLED(z sterownikiem jakSSD1306lubSSD1327), typowy wynik będzie następujący:

  1. Wpływ: Zasilanie (zwykle 3,3 V lub 5 V).

  2. GNDZiemia.

  3. SCL: Linię zegara seryjnego (I2C).

  4. SDA: Linia danych seryjnych (I2C).

  5. RES (przesunięcie): Pin resetowy (nieobowiązkowy w przypadku I2C).

  6. DC (dane/powiadanie): Klawisz danych/powiadania (używany w SPI, zwykle przywiązany do ziemi w przypadku I2C).
