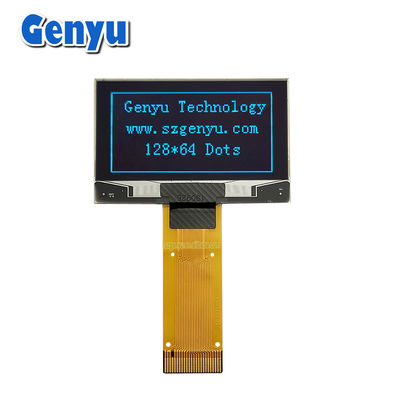

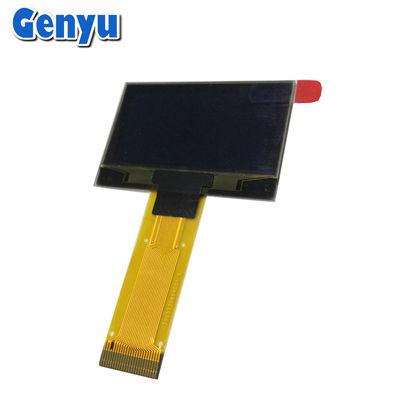

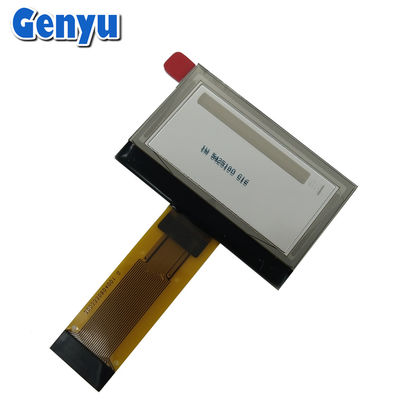

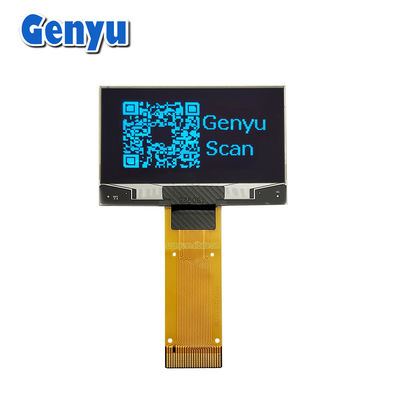

Interfejs seryjny 1,54 cali OLED Panel wyświetlacz Niebieski kolor 128x64 kropki 24PIN

Interfejs seryjny 1,54 cali OLED Panel wyświetlacz Niebieski kolor 128x64 kropki 24PIN

Nazwa marki:	Genyu
Numer modelu:	GY12864-48
MOQ:	100 kawałków
Cena £:	Zbywalny
Warunki płatności:	T/T, Paypal, Western Union, MoneyGram, karta kredytowa
Zdolność do zaopatrzenia:	150 tys. szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

RoHS, ISO9001: 2015

Rozmiar panelu:

1,54 cala (przekątna)

Rozstrzygnięcie:

128*64 kropki

Kolor wyświetlacza:

Niebieski

Układ scalony sterownika:

SPD0301ZD

ZKP:

24pin

Szczegóły pakowania:

Płytki antyplastikowe i pudełka kartonowe

Możliwość Supply:

150 tys. szt./miesiąc

Podkreślić:

1.54 cali OLED panel wyświetlacza

Interfejs seryjny 1

54-calowy wyświetlacz OLED

Opis produktu

1.54 cali OLED Panel wyświetlacz Kolor niebieski 128x64 kropki 24PIN z interfejsem seryjnym

W sprawie1.54 cali OLED SPD0301wyświetlacz to mały, monochromatyczny lub kolorowy wyświetlacz OLED, który używaSPD0301Jest powszechnie stosowany w systemach wbudowanych, smartwatchach, monitorach fitness i innych przenośnych urządzeniach, które potrzebują kompaktowego, niskoenergetycznego wyświetlacza.

SPD0301 Przegląd sterownika:

W sprawieSPD0301jest sterownikiem/kontrolerem OLED obsługującym zarównomonochromatycznea takżekolor OLEDWykorzystuje się go zazwyczaj w małych, niskoenergetycznych aplikacjach.SPI(i potencjalnie I2C) interfejsy do komunikacji z mikrokontrolerem.

Podczas gdySPD0301kontroler nie jest tak powszechny jak inne sterowniki OLED, takie jakSSD1306, nadal jest szeroko obsługiwany w niektórych bibliotekach do użytku z Arduino i innymi mikrokontrolerami.

Szczegółowe parametry:

1	Nazwa marki	Genyu
2	Numer modelu	GY12864-48
3	Tryb wyświetlania	OLED ((Organic Light Emitting Diode)
4	Kolor	Niebieski
5	Wielkość	1.54 cali
6	Matryca kropek	128*64 pikseli
7	Wielkość modułu	42.04 ((W) x27.22 ((H) x1.41 ((D) mm
8	Obszar widzenia	370,052 (W) x 19,516 ((H)mm
9	Obszar aktywny	35.052 ((W) x17.516 ((H)mm
10	Wielkość kropki	0.254 ((W) * 0.254 ((H) mm
11	Dot Pitch	0.274 ((W) * 0.274 ((H) mm
12	IC napędu	SPD0301ZD
13	Interfejs	6800/8080 interfejs, 4 przewody interfejs seryjny, I2C
14	Złącze FPC	24PIN, typ gniazda
15	FPC Pitch	00,5 mm
16	Metoda napędu	VDD=1,65V~3,3V, Vin=11,5~12,5V
17	Kąt widzenia	160°

Interfejs seryjny 1,54 cali OLED Panel wyświetlacz Niebieski kolor 128x64 kropki 24PIN 0

Ekrany OLED (0,42 cala ~ 3,12 cala ):

Głównie opracowujemy ekrany OLED małych i średnich rozmiarów, w tym 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" i 3,12" itp.

Możemy dostosować FPC, Interfejs, Panel dotykowy i płytę PCB w zależności od Twoich wymagań.

Interfejs seryjny 1,54 cali OLED Panel wyświetlacz Niebieski kolor 128x64 kropki 24PIN 1

Wyjście na 1,54-calowy OLED SPD0301 (SPI Interface):

Typowy pinout dla1.54 cali wyświetlacz SPD0301 OLEDZastosowanieSPIInterfejs może wyglądać następująco:

Wpływ: Zasilanie (zwykle3.3Vlub5V)).
GNDZiemia.
CS (wybierz chip): SPI chip wybierz pin.
SCK (serialny zegar)/Spi zegarowy.
SDI (MOSI): Master Out Slave In (SPI data input pin).
DC (dane/powiadanie): Pin danych/komendy, używany do rozróżniania danych od poleceń.
RES (przesunięcie): Zresetuj pin do wyświetlacza.
Wpływ/Pin zasilania.
GND/Pinkę naziemną.

Częste pytania

1P: Jakie produkty możesz dostarczyć?

A. 1) Specjalny wyświetlacz segmentu LCD;

2) Monochromatyczne moduły wyświetlaczy LCD z grafiką/matrycą kropkową;

3)Moduły wyświetlacze mikro OLED;

4) Kolorowe płyty wyświetlacze TFT LCD;

5) Światła LED.

2P: Gdzie jest twoja fabryka?

- A.Nasze biuro znajduje się w Shenzhen, Guangdong i nasza fabryka jest w prowincji Jiangxi.

3P: Czy oferujecie darmową próbkę?

Odp.: W przypadku pierwszej współpracy pobierane zostaną próbki, a kwota zostanie zwrócona na etapie masowego zamówienia.

4P: Jaki jest czas dostawy?

Odp.: Dla małych zamówień: 7-15 dni. Dla masowej produkcji: 25-30 dni.

5P: Czy mogę uzyskać niższą cenę za wyświetlacze OLED?

O: Tak, tańsza cena przy zamówieniu większych/większych ilości.

6P: Jak kontrolujecie jakość produktów?

A: Wszystkie produkty są w 100% sprawdzane przed wysyłką.
