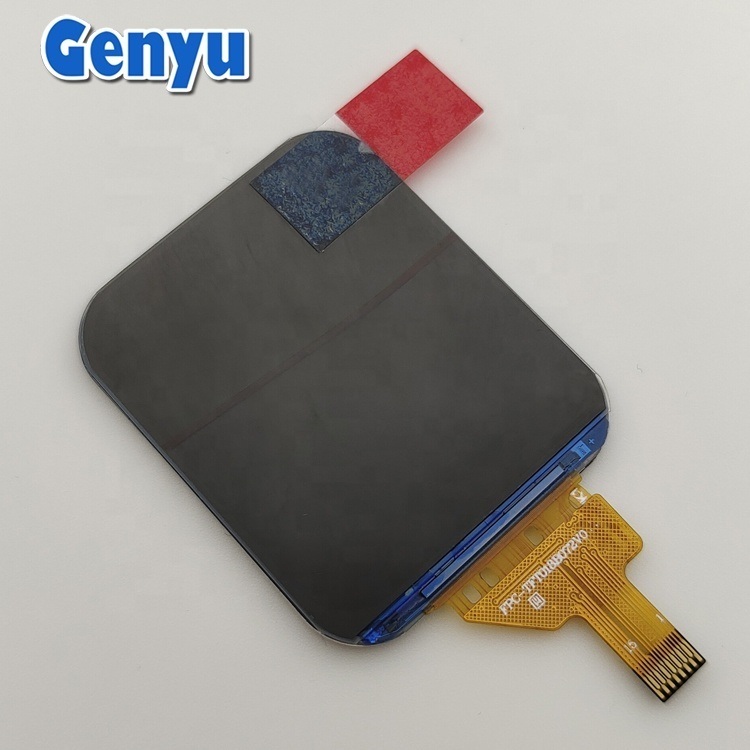

Ekran LCD IPS TFT 2,4 cala z możliwością dostosowania - sterownik NV3030, FPC 18 pin

Przegląd produktu

Niestandardowy ekran LCD IPS TFT o przekątnej 2,4 cala z układem sterującym NV3030B i lutowanym FPC z 18 pinami to rozwiązanie wyświetlacza przeznaczone dla producentów produktów wbudowanych, którzy potrzebują niezawodnego, certyfikowanego komponentu wyświetlacza w kompaktowej obudowie. Układ sterujący NV3030B to ugruntowany kontroler dla małych i średnich paneli LCD TFT, zapewniający kontrolę czasową, generowanie napięcia i obsługę interfejsu danych wymaganą do sterowania tablicą pikseli o rozdzielczości 240 na 320. 18-pinowy FPC (Flexible Printed Circuit) z lutowanymi zakończeniami zapewnia mechanicznie wytrzymałe i elektrycznie niezawodne połączenie między modułem wyświetlacza a główną płytą produktu. Połączenie lutowane jest preferowane w produkcji wielkoseryjnej, ponieważ eliminuje tryby awarii złączy mechanicznych, które wpływają na połączenia gniazd zero-insertion-force (ZIF) przez cały okres użytkowania produktu. Certyfikaty RoHS i ISO9001:2015 dla tego wyświetlacza zapewniają zgodność materiałową i dokumentację systemu zarządzania jakością, której producenci produktów wbudowanych potrzebują do zgłoszeń regulacyjnych i kwalifikacji łańcucha dostaw.

Specyfikacje techniczne

Kluczowe zalety

· Układ sterujący NV3030B zapewniający sprawdzone, niezawodne sterowanie wyświetlaczem – NV3030B to ugruntowany układ sterujący na rynku małych wyświetlaczy LCD TFT, z dobrze udokumentowanymi bibliotekami sterowników i kodem referencyjnym dostępnym dla głównych platform mikrokontrolerów

· Lutowany FPC z 18 pinami zapewniający bezpieczne, długoterminowe połączenie elektryczne – lutowane zakończenia FPC eliminują tryby awarii złączy, które mogą wpływać na połączenia gniazd ZIF przez cały okres użytkowania produktu w zastosowaniach wielkoseryjnych

· Certyfikaty RoHS i ISO9001:2015 do kwalifikacji łańcucha dostaw – certyfikaty środowiskowe i jakościowe zapewniają pakiet dokumentów niezbędnych do zgodności z przepisami i audytów głównych łańcuchów dostaw klientów

· Możliwość dostosowania geometrii FPC do konkretnego projektu – opcja niestandardowego FPC pozwala na dostosowanie wyświetlacza do układu głównej płyty i ograniczeń mechanicznych obudowy każdego produktu

· Zdolność produkcyjna 300 000 sztuk miesięcznie dla produkcji wielkoseryjnej – zdolność produkcyjna obsługuje wolumeny produktów wbudowanych od 1000 do ponad 100 000 sztuk miesięcznie bez ograniczeń podaży

Zastosowania

Producenci elektroniki użytkowej z wysokimi wymaganiami dotyczącymi wyświetlaczy wbudowanych, producenci OEM sprzętu przemysłowego, marki inteligentnych urządzeń domowych, firmy produkujące urządzenia medyczne oraz każdy producent produktów wymagających wyświetlacza 2,4 cala w produktach konsumenckich, komercyjnych lub przemysłowych.

Dlaczego to działa

Układ sterujący NV3030B jest istotnym czynnikiem ułatwiającym projektowanie tego wyświetlacza. Seria NV3030 jest obecna na rynku od wielu lat, co oznacza, że biblioteki sterowników, kod inicjalizacyjny i sterowniki wyświetlacza są szeroko dostępne dla praktycznie każdej głównej platformy mikrokontrolerów – Arduino, STM32, ESP32, PIC i wielu innych. Dostępność istniejących zasobów oprogramowania skraca czas rozwoju wbudowanego potrzebny do wprowadzenia produktu z wyświetlaczem na rynek, co jest często cenniejsze niż same specyfikacje wyświetlacza. Lutowany FPC z 18 pinami to świadomy wybór projektowy, który priorytetowo traktuje długoterminową niezawodność produkcji nad łatwością montażu. W produkcji wielkoseryjnej złącza gniazd zero-insertion-force (ZIF) stanowią znane ryzyko awarii: złącze może się poluzować podczas powtarzających się cykli termicznych, styki mogą utlenić się, a obudowa złącza może pęknąć pod wpływem naprężeń mechanicznych. Lutowane połączenie FPC całkowicie eliminuje wszystkie te tryby awarii – po przylutowaniu połączenie jest trwałe przez cały okres użytkowania produktu. Certyfikacja ISO9001:2015 jest szczególnie ważna dla producentów urządzeń przemysłowych i medycznych, którzy wymagają od swoich dostawców komponentów utrzymania udokumentowanych systemów zarządzania jakością jako części własnej infrastruktury zarządzania jakością producenta.
