Moduł wyświetlacza TFT LCD Genyu 2.0 cala o rozdzielczości 176x220 punktów i interfejsie 22-pinowym

Nazwa marki:	Genyu
MOQ:	1000
Cena £:	$1.75-1.95

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Typ wyświetlacza:

TFT

Rozmiar wyświetlacza:

2,0 cala

Rezolucja:

176(RGB)x220 punktów

Interfejs:

8BIT MCU

Kierunek oglądania:

12:00

Kolor wyświetlacza:

65 tys./262 tys

Napęd IC:

ILI9225G

Podświetlenie:

3 sztuki białych diod LED

Temperatura pracy:

-20 ~ + 70 ℃

Obszar aktywny:

28,03 (szer.)*35,04 (wys.) mm

Zasilanie:

3.3 v

Rozmiar modułu:

36,10 (szer.) * 51,90 (wys.) * 2,40 (gł.) mm

obszar wyświetlania:

28,03 (szer.)*35,04 (wys.) mm

Temperatura przechowywania:

-30~+80°C

Metoda połączenia:

COG + FPC

Podkreślić:

20 0 cali wyświetlacz TFT LCD

Moduł TFT LCD o rozdzielczości 176 x 220 punktów

Opis produktu

22-pinowy wyświetlacz LCD Genyu - moduł TFT 2,0 cala

Mały kolorowy wyświetlacz o rozdzielczości 176x220 punktów, idealny do różnych zastosowań przemysłowych i elektronicznych.

Konfiguracja pinów

Pin	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21-22
Symbol	A	K	NC	NC	NC	VDD	D7	D6	D5	D4	D3	D2	D1	D0	RD	WR	RS	CS	TE	RESET	GND

Kluczowe cechy

Typ LCD: TFT
Interfejs: MCU 8-bitowy
Układ sterujący: ILI9225G
Kąt widzenia: 12 O'CLOCK
Zasilanie: 3,3V
Podświetlenie: 4 białe diody LED

Specyfikacje techniczne

Metoda wyświetlania	Wyświetlacz TFT 2,0 cala
Rozmiar modułu	36,10 (szer.) x 51,90 (wys.) x 2,40 (gł.) mm
Obszar wyświetlania	28,03 (szer.) x 35,04 (wys.) mm
Temperatura pracy	-20 do +70°C
Temperatura przechowywania	-30 do +80°C
Sposoby połączenia	COG + FPC

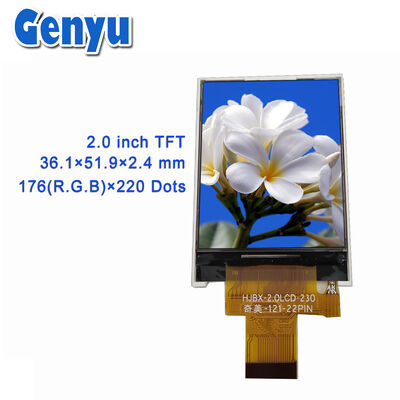

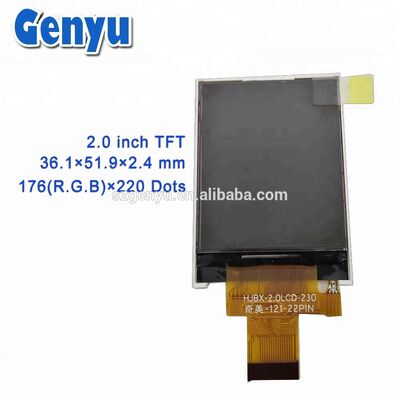

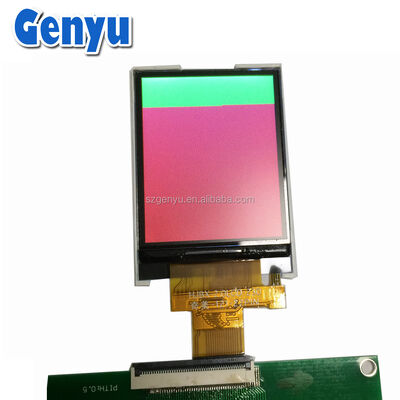

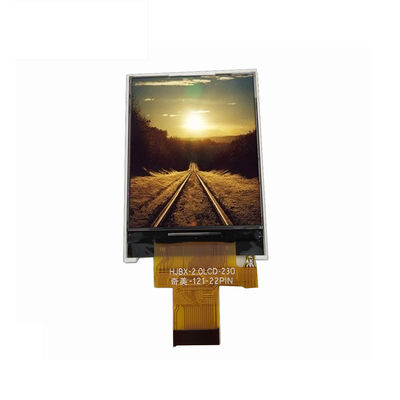

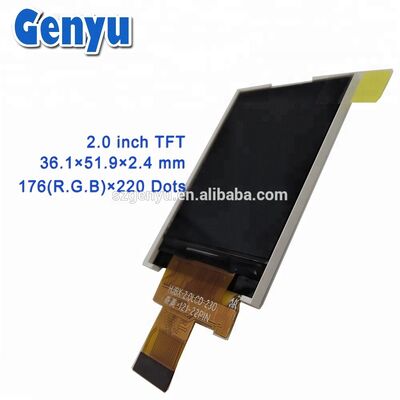

Zdjęcia produktu

Produkty powiązane

Oferujemy kompleksową gamę wyświetlaczy TFT LCD, aby sprostać różnorodnym wymaganiom aplikacji:

Rozmiar wyświetlacza TFT LCD	0,96", 1,0", 1,06", 1,28", 1,3", 1,44", 1,54", 1,77", 2,0", 2,2", 2,4", 2,8", 2,95", 3,13", 3,2", 3,5", 4,3", 7,0"
Kąt widzenia	Pełny kąt widzenia IPS, 12:00, 6:00
Interfejs	RGB, SPI, I2C, 8080, 6800, port szeregowy, port równoległy, wsparcie dla dostosowania
FPC	Złącze wsuwane, typ lutowany, wsparcie dla dostosowania

Aby uzyskać więcej arkuszy danych i próbek, skontaktuj się z nami.
