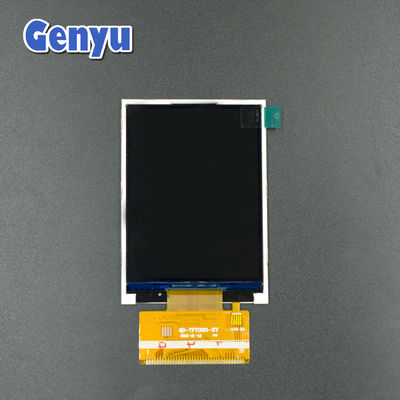

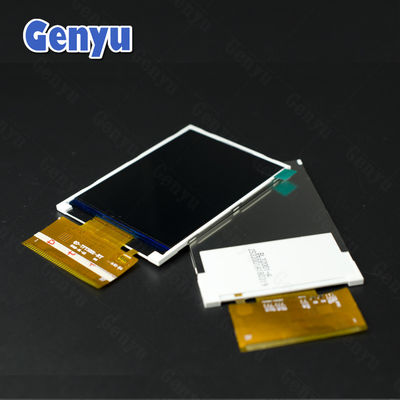

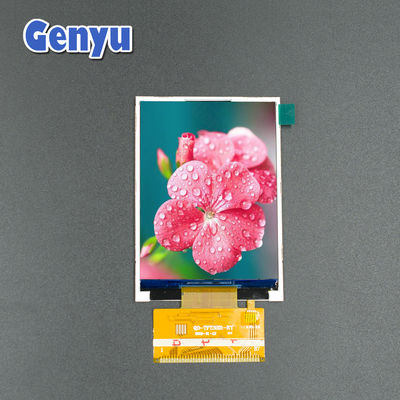

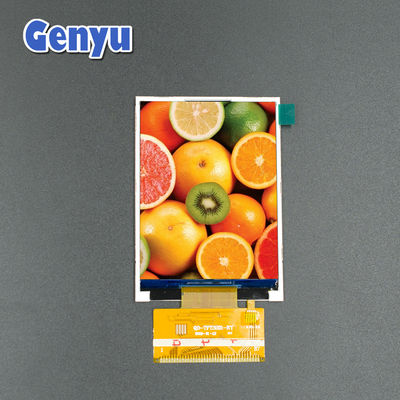

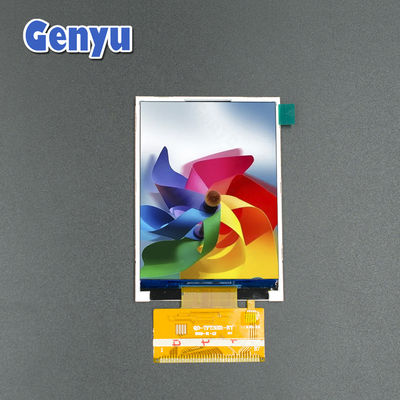

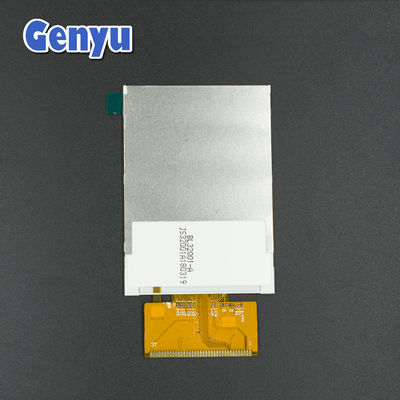

MCU Interface 3,2-calowy ekran TFT LCD 240x320 pikseli ILI9341 37pin FPC

MCU Interface 3,2-calowy ekran TFT LCD 240x320 pikseli ILI9341 37pin FPC

Nazwa marki:	Genyu
Numer modelu:	GY32001A0-00
MOQ:	1000 sztuk
Cena £:	Zbywalny
Warunki płatności:	T/T, Paypal, Western Union, MoneyGram, karta kredytowa
Zdolność do zaopatrzenia:	300 tys. szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

RoHS, ISO9001: 2015

Rozmiar panelu:

3,2 cala (przekątna)

Rozdzielczość LCD:

240x320 punktów

Kąt widzenia:

godzina 12

Układ scalony sterownika:

ST7789V3

interfejs:

MCU 8/16 bitów

ZKP:

37PIN

Szczegóły pakowania:

Płytki antyplastikowe i pudełka kartonowe

Możliwość Supply:

300 tys. szt./miesiąc

Podkreślić:

3.2 cali ekran TFT LCD

37-pin TFT ekran LCD

ILI9341 3

Opis produktu

3.2 cali ekran TFT LCD 240x320 pikseli ILI9341 37pin FPC z interfejsem MCU

Podłączenie i korzystanie z 3,2-calowego LCD TFT:

Krok 1Połącz ekran z mikrokontrolem zgodnie z wypisem.
Krok 2: Zainstaluj niezbędne biblioteki (np. Adafruit_GFX i Adafruit_ILI9341 dla Arduino).
Krok 3: Napisz kod, aby zainicjować wyświetlacz i zacząć rysować grafiki lub wyświetlać tekst.
Krok 4: Jeśli ekran ma funkcje dotykowe, można również zainicjować funkcje dotykowe i przetwarzać wpisy użytkownika.

Przykładowe projekty:

Stacja pogodowa Arduino: Wyświetlanie danych pogodowych w czasie rzeczywistym (temperatura, wilgotność itd.) na ekranie.
Zegar cyfrowy: Mały zegar oparty na Arduino, który pokazuje czas i może zawierać inne funkcje, takie jak alarmy lub wyświetlacze temperatury.
Interfejs sterowania robotami: Wyświetla dane na żywo i interfejsy sterowania dla systemów robotycznych.
Mini Media Player: Mały projekt wyświetlający zdjęcia, informacje o muzyce, a nawet wideo, jeśli dołączasz obsługę odtwarzania mediów.
Konsola do gier: Prosty, przenośny system gier, taki jak emulator gier retro, może używać tego ekranu do grafiki.

Podstawowe parametry:

- Nie, nie.	Pozycja	Specyfikacje
1	Nazwa produktu	3.2 cali TFT LCD
2	Rodzaj LCD	TN Przekaźnik
3	Kąt widzenia	Dwanaście.
4	Rozstrzygnięcie	240x320 kropek
5	Temperatura pracy	-10~+60°C
6	Temperatura przechowywania	-20~+70°C
7	Złącze FPC	37PIN, typ lutowania
8	Kierowca IC ((COG)	ILI9341V
9	Interfejs	8/16-bitowe równoległe/MCU
10	Typ podświetlenia	6-LED, biały
11	Wymiar zarysu	55.04 ((H) * 77.7 ((V) * 2.4 ((D) mm
12	Obszar aktywny	48.6(H)* 64,8 ((V) mm

MCU Interface 3,2-calowy ekran TFT LCD 240x320 pikseli ILI9341 37pin FPC 0

Ekran TFT (0,42 cala ~ 10,11 cala ):

Głównie tworzymy ekrany TFT LCD małych i średnich rozmiarów, rozmiary poniżej.

-- Typ pionowy:0"85", "1,5", "1,69", "1,77", "1,83", "2,0", "2,2", "2,36", "2,4", "2,8", "2,95", "3,2", "3,5", "3,97", "4,3", "4,45", "4,3", "5,5", "7,8".

--- Typ poziomy:0.42", 2.31", 3.5", 4.3", 5.0", 7.0", 10.1".

--- Rodzaj pręta:0"96", 1,05", 1,06", 1,08", 1,12", 1,14", 1,42", 1,45", 1,47", 1,65", 1,99", 2,25", 2,79", 3,13", 10,11".

--- Typ kwadratowy:10,3", 1,44", 1,54", 3,95".

--- Kształt okrągły:0.71", 0.9", 0.99", 1.28", 1.32", 1.45", 1.46", 1.6", 2.1", 2.76", 3.54".

---RTP

--- CTP

---Światło tylne

Niektóre części mogą być dostosowane do Twoich wymagań,

w tym FPC, Interfejs, Panel dotykowy, Okładka szkła i Backlight.

MCU Interface 3,2-calowy ekran TFT LCD 240x320 pikseli ILI9341 37pin FPC 1

Charakterystyka techniczna:

1.Technologia TFT (transistor z cienkim filmem)

TFT LCD: Technologia tranzystorowa z cienkim filmem jest rodzajem aktywnego matrycy LCD, w którym każdy piksel jest sterowany przez tranzystor.W rezultacie uzyskuje się lepszą jakość obrazu z ostrzejszymi kolorami i szybszymi częstotliwościami odświeżania niż starsze pasywne matryce LCD.
Podświetlenie: Ekran wykorzystuje oświetlenie LED, które pomaga oświetlić ekran, dzięki czemu jest widoczny w różnych warunkach oświetleniowych.
Kąt widzenia: Ekrany TFT mają przyzwoite kąty widzenia, ale mogą nie być tak szerokie jak bardziej zaawansowane technologie ekranu, takie jak IPS (In-Plane Switching).

2.Opcje interfejsu

SPI (Serial Peripheral Interface): Najczęstsze interfejsy dla tych ekranów, zwłaszcza w systemach wbudowanych.Arduino,ESP32,STM32, itp.).
Równoległe: Niektóre 3,2-calowe LCD TFT używają równoległychl komunikacji, która wymaga więcej pinów, ale zapewnia szybsze przesyłanie danych.

Częste pytania

1P: Gdzie jest twoja fabryka?

- A.Nasze biuro znajduje się w Shenzhen, Guangdong i nasza fabryka jest w prowincji Jiangxi.

2P: Czy oferujecie darmową próbkę?

Odp.: W przypadku pierwszej współpracy pobierane zostaną próbki, a kwota zostanie zwrócona na etapie masowego zamówienia.

3P: Jaki jest czas dostawy?

A: W przypadku zamówienia próbki: 2-3 tygodnie. W przypadku masowej produkcji: 4-6 tygodni.

4P: Czy wspieracie dostosowanie?

A: Tak, interfejs, kabel FPC, podświetlenie, szkło pokrywające i panele dotykoweMożna je dostosować.

5P: Czy mogę dostać niższą cenę za TFT LCD?

O: Tak, tańsza cena przy zamówieniu większych/większych ilości.

6P: Jak kontrolujecie jakość produktów?

A: Wszystkie produkty są w 100% sprawdzane przed wysyłką.

7P: Czy możecie zapewnić wsparcie techniczne?

A: Tak.Dostarczymy szczegółowe specyfikacje i kod inicjacji.
